مبادله گرما سه در یک برای خشک کن هوا خنک
| نوع |
B ((mm) |
C ((mm) |
D ((mm) |
E ((mm) |
ضخامت ((ملی متر) |
وزن ((کیلوگرم) |
حداکثر جریان (m3/h) |
فشار طراحی ((Mpa |
|
AL14
|
77
|
42
|
206
|
172
|
44+2.3N+6 |
1.06+1.4+0.06N |
8
|
طرف گاز/طرف فلورین
|
1.6/30
|
| 50+2.3N+6 |
1.19+1,4+0.06N |
| 80+2,3N+6 |
1.85+1,4+0.06N |
|
AL26
|
111
|
50
|
310
|
250
|
50+2.32N+8 |
1.93+2.6+0.12N |
18
|
قسمت گاز/فلورین
طرف
|
1.6/30
|
| 75+2,32N+8 |
2.77+2.6+0.12N |
| 100+2.32N+8 |
3.64+2.6+0.12N |
|
AL95
|
189
|
92
|
616
|
519
|
85+2.7N+12 |
6.4+15.6+0.44N |
42
|
طرف گاز/طرف فلورین
|
16/30
|
| 06+2.7N+12 |
7.8+15.6+0.44N |
| 212+2.7N+12 |
17.9+15.6+0.44N |
| 276+2.7N+12 |
22.2+15.6+0.44N |
معرفی محصول:

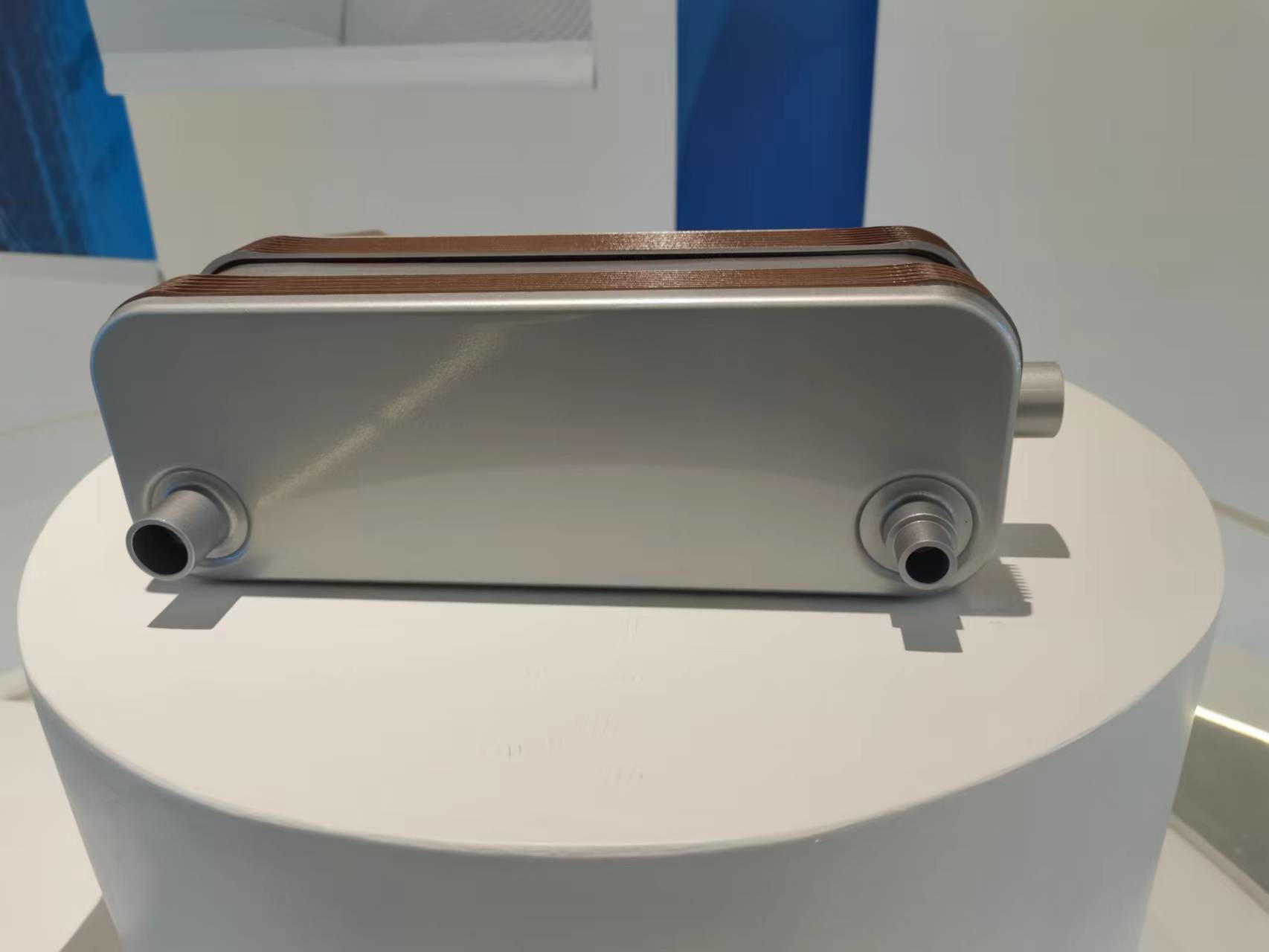

مبادله گرما سه در يک بريزه شده بريزه دار ، مي تونيم بهش بگيم مبادله گرما بريزه دار هوا خشك كننده ، نام كوتاه با خشك كننده يخچال شامل تبخير كننده ، جداكننده گاز آب و پيشبردار.
پیش خنک کننده:
مبادله گرما برای هوا سرد و هوا با دمای بالا ، صرفه جویی در انرژی برای کمپرسور ، عدم تهویه در خروجی و به طور مستقیم استفاده می شود.
تبخیرگر:
آب یخ زده که از هوا فشرده شده
جداکننده گاز و آب:
گاز و آب رو جدا کن، هواي خشك، هيچ مسدودي نداره، نگهداري آسونه
ویژگی محصول:
سه در یک، کارایی انتقال گرما بالا، حجم کوچک، فضای صرفه جویی، به طور کامل آب را حذف کنید، مشکلات انسداد را از بین ببرید.
دستگاه خشک کن هوا یخچال یک نوع خشک کن هوا فشرده است که برای حذف رطوبت و گردهی از سیستم های هوا فشرده استفاده می شود.معمولاً در کاربردهای صنعتی و تجاری مورد استفاده قرار می گیرد که هوای فشرده خشک و تمیز برای فرآیندهای مختلف و تجهیزات مورد نیاز است.
ویژگی های اصلی و اصول کار یک خشک کن هوا سرد:
حذف رطوبت: عملکرد اصلی یک خشک کن هوا خنک کننده این است که رطوبت را از هوا فشرده حذف کند. هوا فشرده حاوی بخار آب است که می تواند فشرده شود و باعث مشکلات مانند خوردگی شود.آسیب به تجهیزات پنوماتیک، و کیفیت محصول را در برخی از کاربردهای خاص به خطر می اندازد.
فرآیند خنک سازی: خشک کن هوا سرد از یک سیستم خنک کننده برای خنک کردن هوا فشرده استفاده می کند. هوا فشرده وارد خشک کن می شود و از یک مبادله گرما عبور می کند.که با استفاده از یک ماده خنک کننده خنک می شود، معمولا یک گاز خنک کننده مانند R134a یا R410a.
تثبیت: با خنک شدن هوا فشرده، بخار آب موجود در هوا به آب مایع تبدیل می شود.قطرات آب فشرده شده سپس با استفاده از جدا کننده رطوبت یا یک دمستر از جریان هوا جدا می شوند.
تخلیه: آب مایع جدا شده از سیستم با استفاده از یک شیر تخلیه یا یک تله گمرکی تخلیه می شود. این تضمین می کند که رطوبت به طور موثر از هوا فشرده خارج می شود.جلوگیری از دسترسی به تجهیزات پایین.
بازیافت گرما: برخی از خشک کن های هوا خنک کننده شامل سیستم های بازیابی گرما هستند. گرما که از هوا فشرده در طول فرآیند خنک سازی استخراج می شود برای اهداف دیگر استفاده می شود.مانند گرم کردن هوا فشرده وارد کننده یا تامین آب گرم برای سایر کاربردهای دیگر، افزایش کل بهره وری انرژی.
کنترل نقطه عطس: خشک کن های هوا خنک شده برای رسیدن به یک نقطه عطس خاص طراحی شده اند، که دمایی است که در آن رطوبت شروع به فشرده سازی می کند.نقطه شبنم به طور معمول به سطحی تنظیم می شود که اطمینان حاصل شود که هوا فشرده به اندازه کافی خشک برای کاربرد مورد نظر باقی می ماند.
فیلتر کردن هوا: بسیاری از خشک کن های هوا سرد دارای فیلترهای داخلی برای حذف آلاینده هایی مانند روغن، ذرات و سایر ناخالصی ها از هوا فشرده هستند.این کمک می کند تا اطمینان حاصل شود که پاک و خشک خروجی هوا فشرده.
سیستم کنترل: خشک کن های هوا خنک شده مجهز به سیستم های کنترل هستند که روند خنک سازی و خشک کردن را نظارت و تنظیم می کنند. این سیستم ها ممکن است شامل سنسورهای دمایی، سنسورهای فشار،و الگوریتم های کنترل برای حفظ عملکرد بهینه و بهره وری انرژی.
